台式分光测色仪TS8500S

台式分光测色仪TS8500S是3nh运用自主分光核心技术研发的分光测色仪,采用双阵列CMOS图像感应器具有较高的灵敏度和较宽的光谱响应范围,测试更准确,连接上位机软件使用,操作方便快捷。TS8500S台式分光测色仪反射色度值重复性ΔE*ab≤0.015,台间差ΔE*....

台式分光测色仪TS8500S是3nh运用自主分光核心技术研发的分光测色仪,采用双阵列CMOS图像感应器具有较高的灵敏度和较宽的光谱响应范围,测试更准确,连接上位机软件使用,操作方便快捷。TS8500S台式分光测色仪反射色度值重复性ΔE*ab ≤0.015,台间差ΔE*ab 控制在0.15以内,数据稳定可靠。


台式分光测色仪TS8500S特点


1、采用国际通用的D/8 结构,兼容SCI/SCE测量,并支持SCI+SCE同时快速测量

TS8500S台式分光测色仪采用了国际上适用范围广泛的D/8照明观测条件、SCI/SCE(包含镜面反射/不包含镜面反射)合成技术,支持SCI+SCE同时快速测量。

国际通用的D/8 结构


2、双阵列CMOS图像感应器

具有较高的灵敏度和较宽的光谱响应范围,可实现高精度和可重复的测量。

双阵列CMOS图像感应器

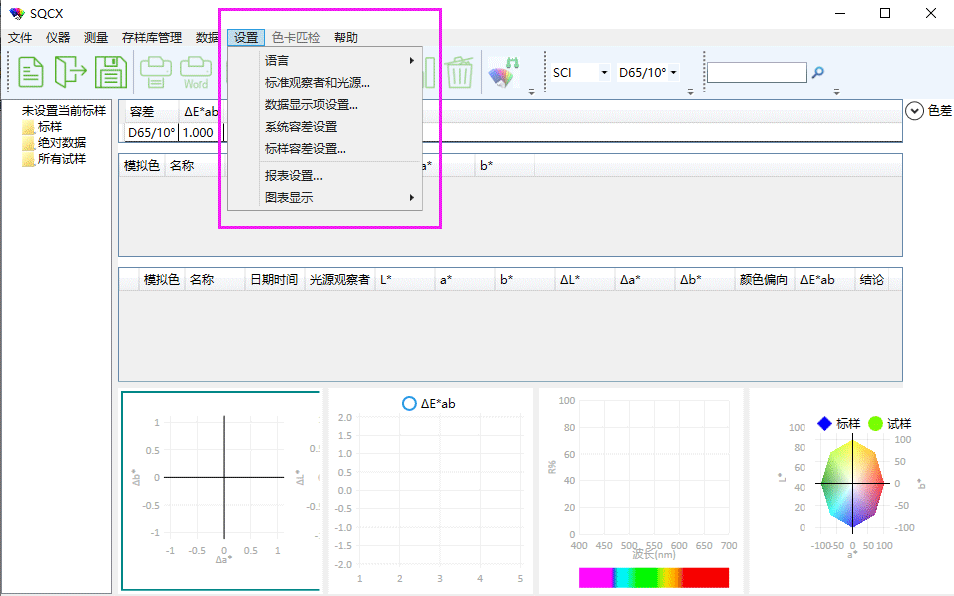

3、测量指标丰富,多种观测光源

提供40+种测量指标,以及D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30B,U35,NBF,

ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机实现)多种观测光源,可以满足不同测量条件下的特殊测量需求。

测量指标丰富


4、口径自动识别

TS8500S台式分光测色仪配备Φ 25.4/15/8/4mm四种测量口径,可根据需要自行配置口径和透镜位置,兼顾特殊测量需求。

口径自动识别

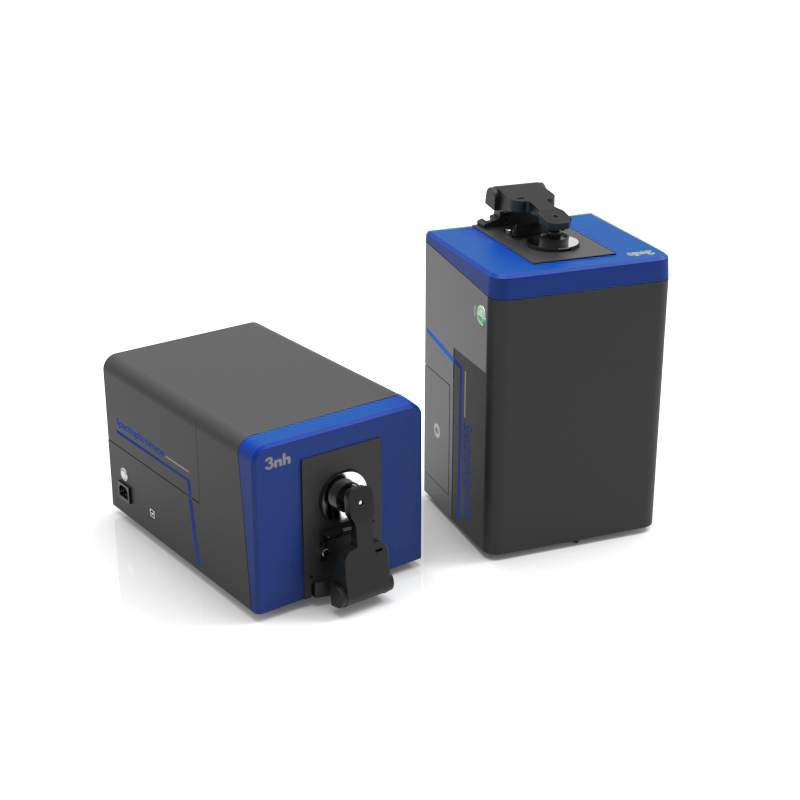

5、测量方便,样品适应广

可侧面测量、朝上测量、朝下测量(使用配件)等多姿态放置测量,敞开式透射仓,适应更多被测样品。

测量方便,样品适应广

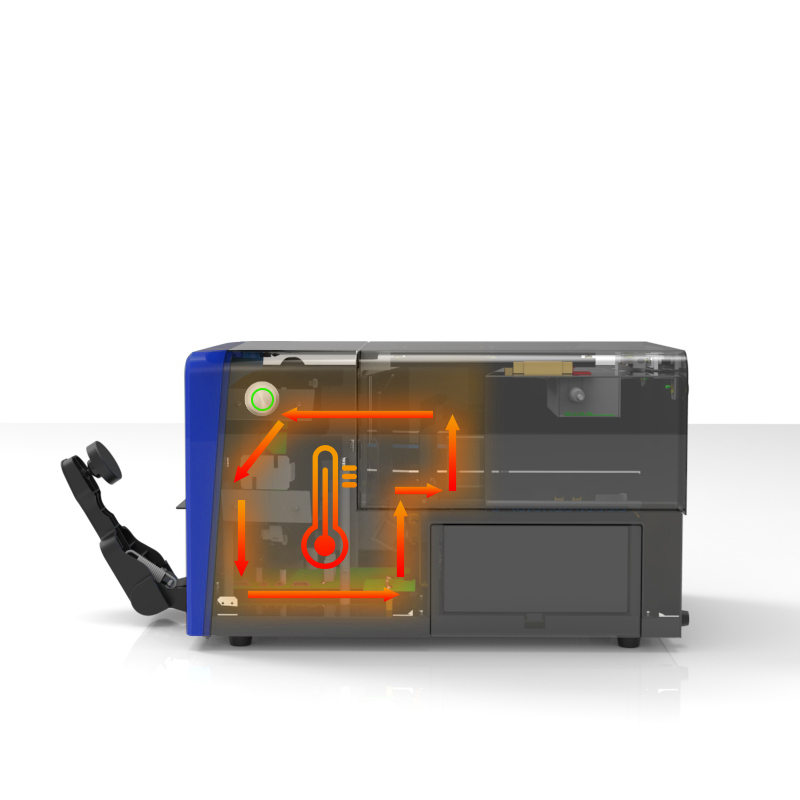

6、自动温湿度补偿功能,让测量数据更准确

自动温湿度补偿功能

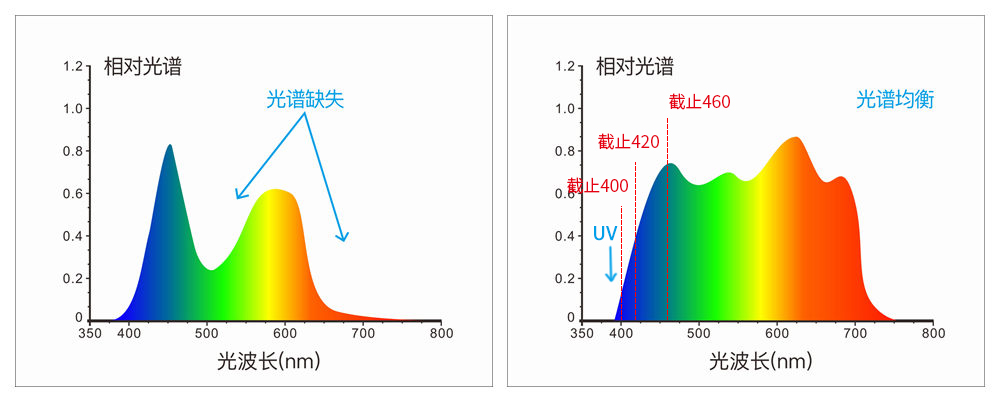

7、采用组合全光谱LED光源、UV光源

360~780nm组合LED光源,包含UV,400nm截止光源,420nm截止光源,460nm截止光源

采用组合全光谱LED光源、UV光源

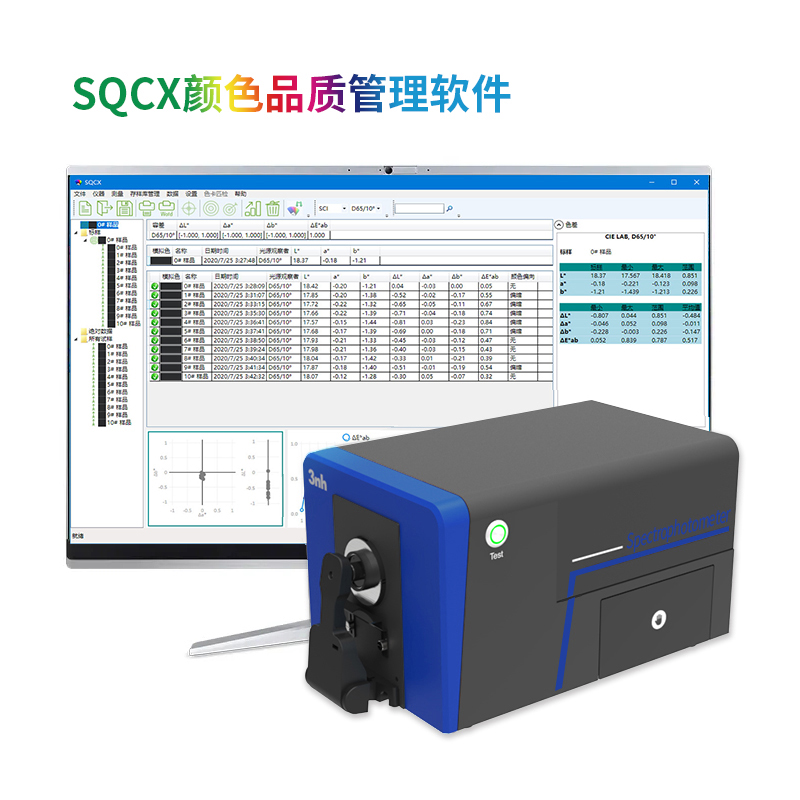

8、颜色管理软件

TS8500S便携台式分光测色仪搭配的SQCX品质管理软件,适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化,比较颜色差别,生成测试报告,提供多种色空间测量数据,定制化客户的颜色管理工作。

颜色管理软件

台式分光测色仪TS8500S技术参数


产品型号TS8500S(LED光源、无平板PAD)
照明方式 反射:D/8(漫射照明,8°方向接收);
SCI/SCE测量;包括UV/排除UV测量;
透射:D/0(漫射照明,0°方向接收)
SCI/SCE测量;包括UV/排除UV测量;
雾度(ASTM D1003);
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 条件C
特性 1.塑胶电子、油漆油墨、纺织服装印染、印刷等行业等广泛应用。
2.仪器可侧面测量、朝上测量、朝下测量(使用配件)等多姿态放置测量。
3.敞开式透射仓,可测试厚度54mm透射样品。
4.自动温湿度补偿功能。
积分球尺寸 Φ154mm
照明光源 360~780nm组合LED光源,包含UV,400nm截止光源,420nm截止光源,460nm截止光源
分光方式 凹面光栅
感应器 256像元双阵列CMOS图像感应器
测量波长范围 360~780nm
波长间隔 10nm
半带宽 5nm
反射率测定范围 0~200%
反射率分辨率 0.01
测量口径 反射:
XLAV Φ25.4mm/Φ30mm
LAVΦ15mm/Φ18mm
MAVΦ8mm/Φ10mm
SAVΦ4mm/Φ6mm
透射:
Φ25.4mm(样品高度与厚度不限制,厚度≤54mm)
备注:
1.切换口径自动识别
2.客户可根据需要自行配置口径和透镜位置
含光方式 反射SCI/SCE,透射SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) ,ΔE*CH,555色调分类
其它色度指标 WI(ASTM E313,CIE/ISO,AATCC,Hunter,Taube,Berger Stensby),
YI(ASTM D1925,ASTM 313),ISO亮度,R457,
同色异谱指数Mt,
沾色牢度,变色牢度,力份,遮盖度,
APHA/Hazen/Pt-Co(铂钴指数),Gardner(加德纳指数)
雾度透过率(ASTM D1003),Saybolt(塞伯特指数),ASTM D1500色标,8度光泽度,555色调分类,黑度(My,dM),色密度CMYK(A,T,E,M),Tint,色密度(通过上位机实现)
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,通过上位机实现)
显示 光谱图/数据,样品色度值,色差值/图,色品图,颜色仿真,合格/不合格结果,颜色偏向,色彩评估,雾度,液体色度(通过上位机实现)
测量时间 约2.0s(同时测试SCI/SCE 约4s)
重复性 反射色度值:Φ25.4mm/SCI,ΔE*ab 0.015以内(LED,仪器预热校正后,以间隔5s测量白板30次平均值)
光谱反射/透过率:≤0.1%
台间差 Φ25.4mm/SCI,ΔE*ab 0.15以内(BCRA系列Ⅱ 12块色板测量平均值)
尺寸 长X宽X高=440X248X283mm
重量 约13.5kg
供电方式 直流24V,3A电源适配器供电
照明光源寿命 5年大于300万次测量
显示屏
接口 USB,蓝牙®5.0
存储数据 共享PC端存储空间
语言 /
操作温度范围 0~40℃(32~104°F)
存储温度范围 -20~50℃(-4~122°F)
标准附件 电源适配器、说明书、品质管理软件(U盘)、数据线、标准校正板,黑校正盒、透射黑挡板、样品固定架,25.4口径,15口径,8口径,4口径,透射测试夹具组件、比色皿
可选附件 倒立支架、培养皿、微孔(4mm)透射测试夹具组件、薄膜夹具
注: 通过连接PC或平板电脑的网络打印机实现测试报告打印,如有变更,恕不另行通知
